An Verschachtelte übertragen

Kopiert einen Parameter einer übergeordneten Familie in die darin verschachtelten Familien. Kennzeichen oder Raumnummern, die die verschachtelten Teile einer Möbel- oder Fassadenelement-Familie erreichen müssen, damit sie in Bauteillisten richtig erscheinen.

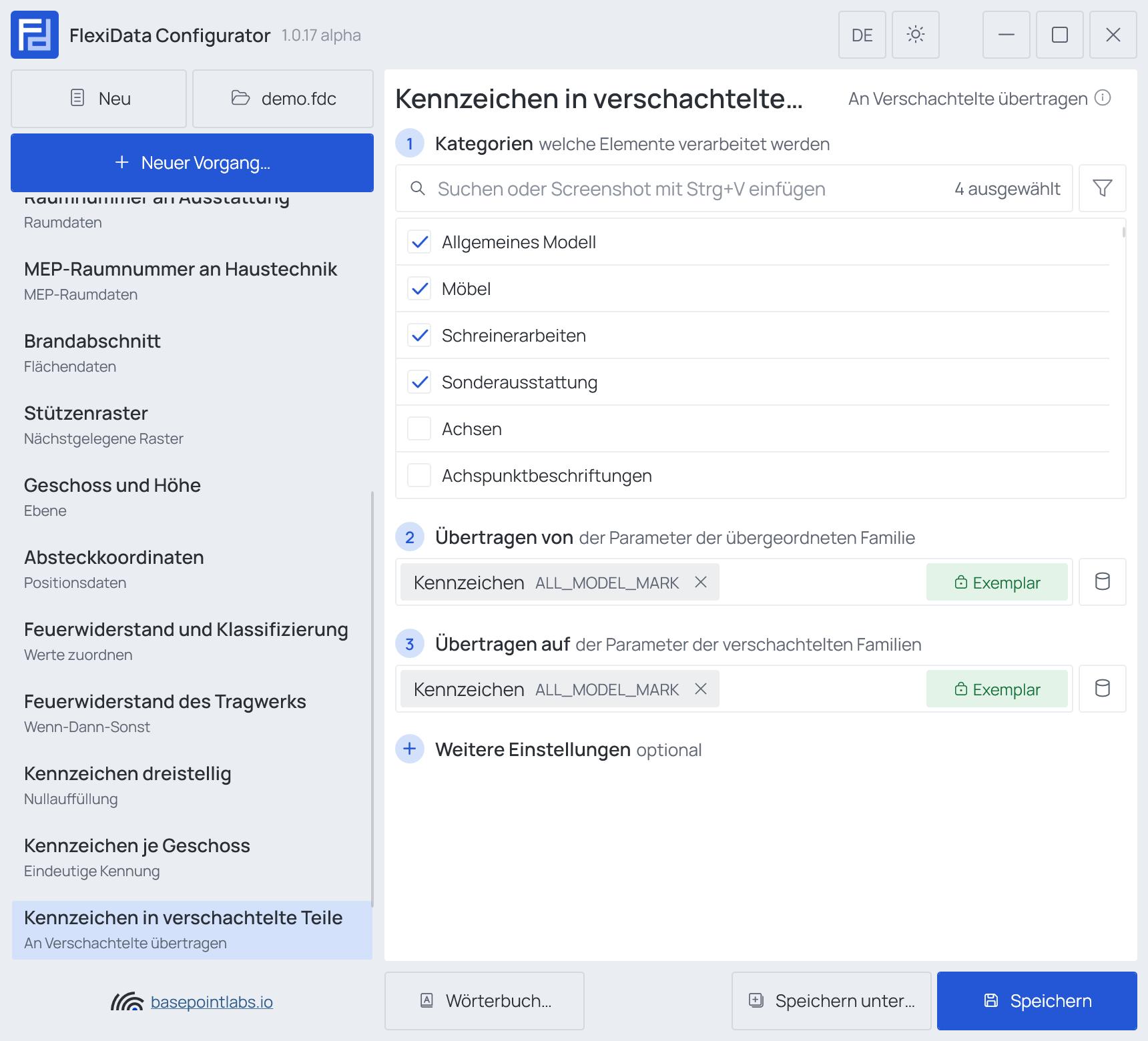

Schritte

1. Kategorien — die Revit-Kategorien, deren Elemente der Vorgang bearbeitet. Haken Sie mindestens eine an; ohne Kategorie hat der Vorgang nichts zu bearbeiten und lässt sich nicht speichern. Die Suche grenzt die Liste ein, Strg+V mit einem Screenshot einer Kategorienliste hakt jede Kategorie darauf an, und ein neuer Vorgang kann mit den Kategorien eines anderen beginnen (Kategorien kopieren von in Neuer Vorgang). Fügen Sie einen Filter hinzu, wenn nur ein Teil der Elemente teilnehmen soll — siehe Kategorien. Hier anhaken: Familienkategorien, deren Exemplare verschachtelte Familien enthalten — Türen, Fenster, Schreinerarbeiten, allgemeine Modelle. Kategorien, die nie verschachtelte Familien enthalten, etwa Wände, werden markiert.
2. Übertragen von (beliebiger Parameter) — der Parameter der übergeordneten Familie.
3. Übertragen auf — der Parameter der verschachtelten Familien.

Erreicht werden nur gemeinsam genutzte verschachtelte Familien — die anderen stellt Revit nicht als Elemente bereit.

Beispiel

Weitere Einstellungen

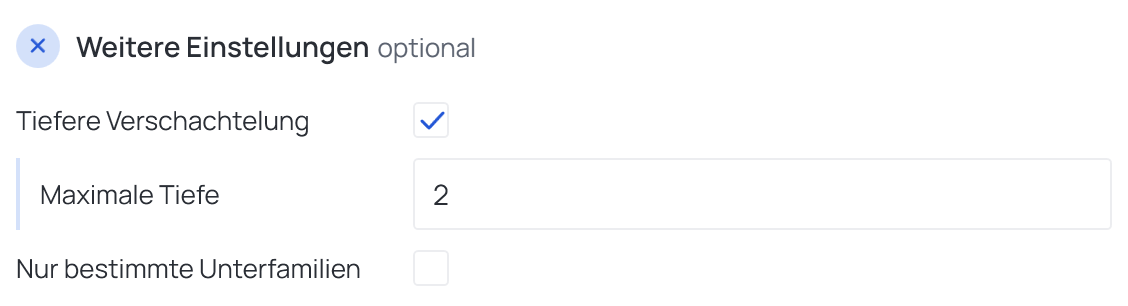

• Tiefere Verschachtelung gibt den Wert auch an Familien weiter, die in den verschachtelten verschachtelt sind. Maximale Tiefe legt fest, wie weit: 1 erreicht nur die direkt verschachtelten Familien, 2 auch die darin enthaltenen, 3 eine Ebene weiter. Bei aktiver Tiefere Verschachtelung muss der Wert 2 oder mehr sein.

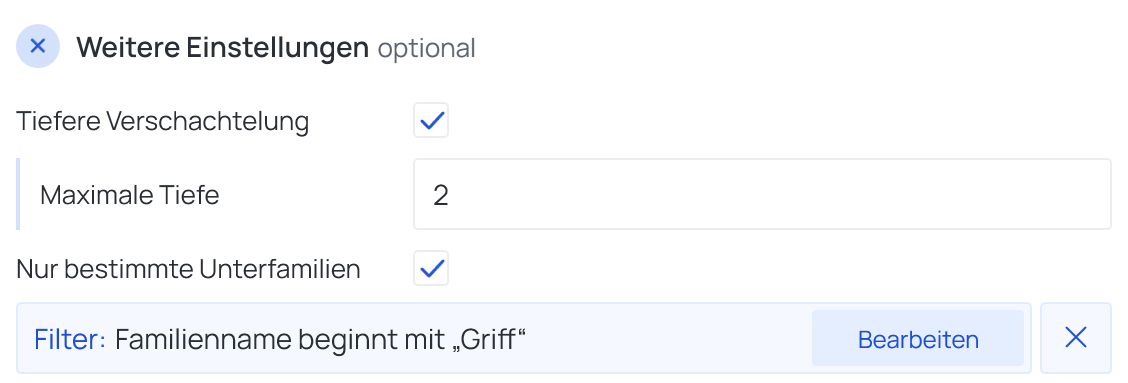

• Nur bestimmte Unterfamilien öffnet einen zweiten Filter — Parameter, Bedingung, Wert, wie beim Kategoriefilter — und gibt den Wert nur an verschachtelte Familien weiter, die ihm entsprechen, zum Beispiel Familienname · beginnt mit · Panel. Die anderen behalten ihren Wert und werden nicht als übersprungen gemeldet. Der Filter wird genauso bearbeitet und eingeklappt wie der Kategoriefilter: Eingeklappt erscheint er als eine Zeile mit Bearbeiten und ✕.

Verwendbar mit

• Parameter: jeder Parameter des Elements — gemeinsam genutzt, Projekt-, Familien- oder integrierter Parameter — per Name eingegeben, oder ein integrierter aus der Liste gewählt; siehe Welche Parameter ein Vorgang verwenden kann.
• Smart Tags: werden von diesem Vorgang nicht verwendet.
• Nur wenn leer: Haken Sie es vor einer Ausführung für diesen Vorgang in der Liste des Executors an, dann schreibt er nur dort, wo das Ziel noch leer ist.
• Filter, Aktive Ansicht, Auswahl: wie bei jedem Vorgang — siehe den Filter und Gesamtmodell, Aktive Ansicht, Auswahl.
