Flächendaten
Wie Raumdaten, für Flächen eines Flächenschemas. Codes für vermietbare Flächen, Brandabschnitte, als Flächenpläne gezeichnete Zonen.

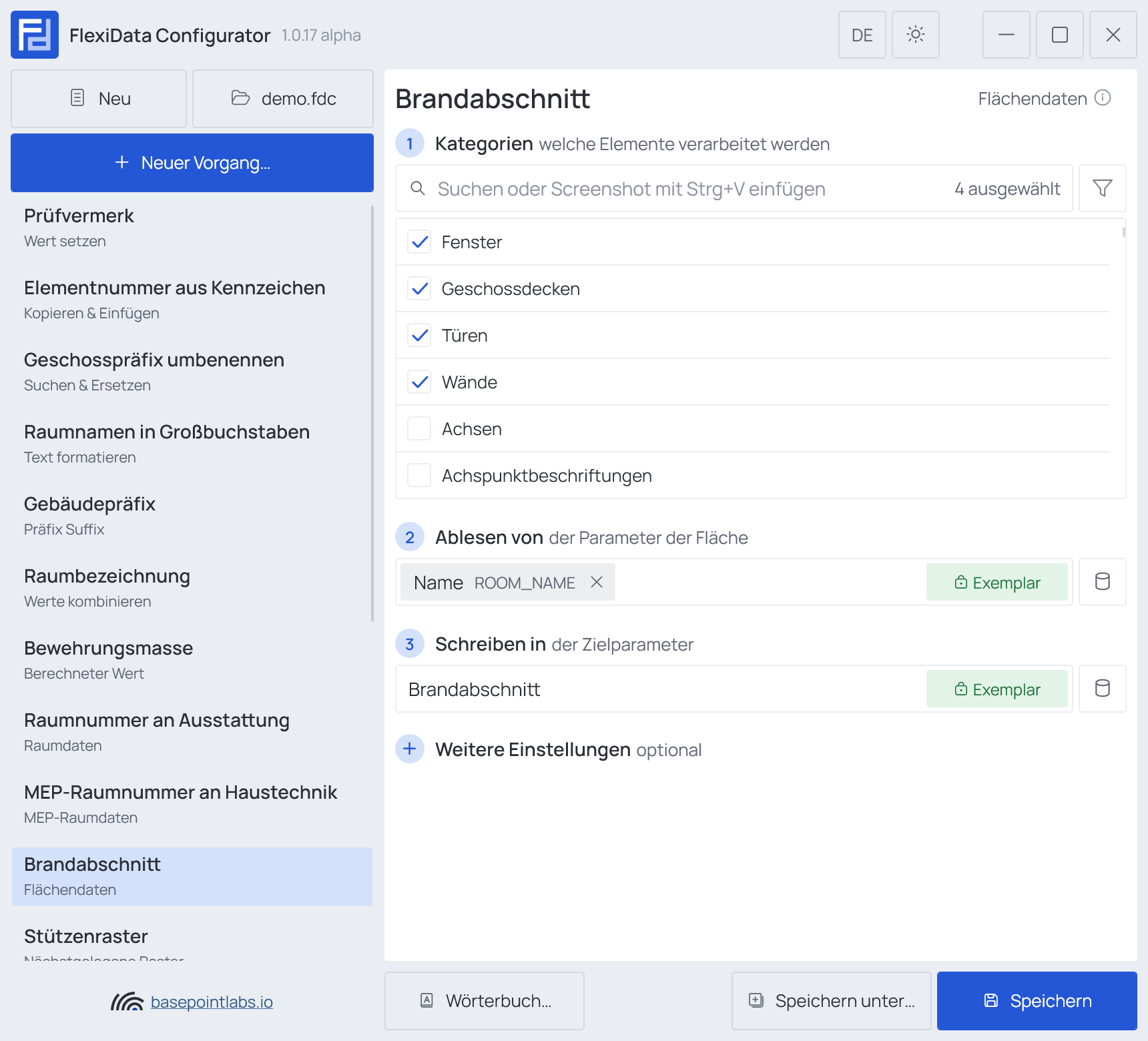

Schritte
- Kategorien — die Revit-Kategorien, deren Elemente der Vorgang bearbeitet. Haken Sie mindestens eine an; ohne Kategorie hat der Vorgang nichts zu bearbeiten und lässt sich nicht speichern. Die Suche grenzt die Liste ein, Strg+V mit einem Screenshot einer Kategorienliste hakt jede Kategorie darauf an, und ein neuer Vorgang kann mit den Kategorien eines anderen beginnen (Kategorien kopieren von in Neuer Vorgang). Fügen Sie einen Filter hinzu, wenn nur ein Teil der Elemente teilnehmen soll — siehe Kategorien. Hier anhaken: Elemente, die in Flächen des gewählten Flächenschemas stehen.
- Ablesen von (beliebiger Parameter) — der Parameter der Fläche.
- Schreiben in — der Zielparameter.
Beispiel
| Element | Liegt in (Schema Brandabschnitte) |
Geschrieben |
|---|---|---|
| Tür 501230 | BA-02 |
BA-02 |
| Wand 700112 | BA-02 und BA-03 |
BA-02, BA-03 mit Alle geschnittenen Flächen |
Achtung
Es zählen nur Flächen auf der eigenen Ebene des Elements: Ein Element auf L01 erhält nie eine
Fläche, die im Flächenplan von L00 darunter gezeichnet ist.

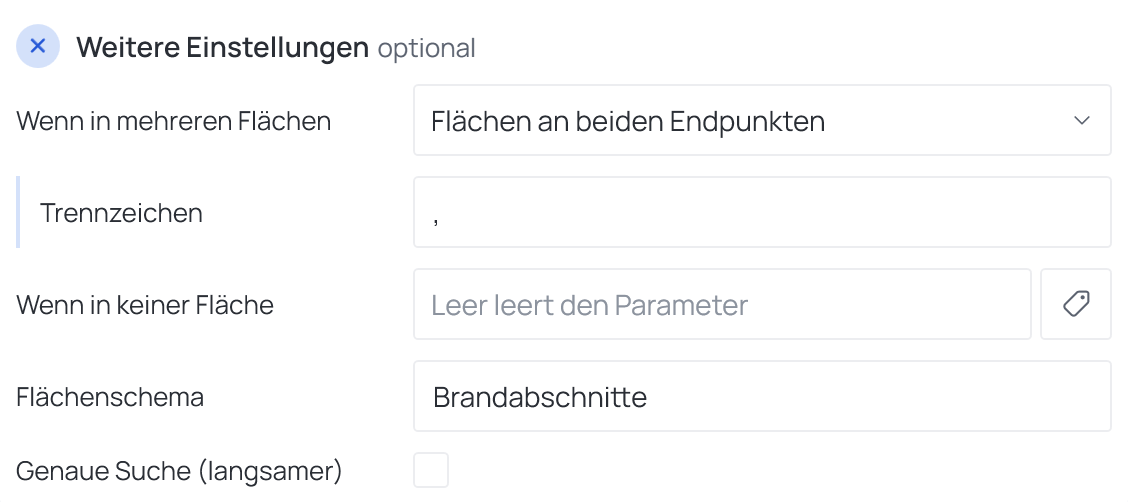

Weitere Einstellungen
| Einstellung | Wirkung |
|---|---|
| Wenn in mehreren Flächen | Für ein Element, das Flächengrenzen überquert — etwa eine Wand zwischen zwei Brandabschnitten: Primäre Fläche (die, in der der größte Teil liegt), Flächen an beiden Endpunkten oder Alle geschnittenen Flächen |
| Trennzeichen | Steht zwischen den Werten, wenn mehrere Flächen in einen Parameter geschrieben werden. Angezeigt bei Flächen an beiden Endpunkten oder Alle geschnittenen Flächen |
| Wenn in keiner Fläche | Text, der geschrieben wird, wenn das Element in keiner Fläche liegt. Leer leert den Parameter — siehe Leere Werte |
| Flächenschema | Aus welchem Flächenschema die Flächen gelesen werden — siehe unten |
| Genaue Suche (langsamer) | Prüft viele Punkte über die Form des Elements statt nur einen, sodass auch Elemente gefunden werden, die nur teilweise in einer Fläche liegen. In großen Modellen langsamer |
Flächenschema benennt das Schema, dessen Flächenpläne gelesen werden. Bleibt es leer, gilt das einzige Schema des Modells; bei mehreren Schemas fragt der Executor bei der Ausführung, welches. Ein Name, den das Modell nicht hat, stoppt den Vorgang, und die Konfigurationsprüfung meldet das schon vor der Ausführung. Der Name wird exakt verglichen, einschließlich Groß- und Kleinschreibung.
Verwendbar mit
- Parameter: jeder Parameter des Elements — gemeinsam genutzt, Projekt-, Familien- oder integrierter Parameter — per Name eingegeben, oder ein integrierter aus der Liste gewählt; siehe Welche Parameter ein Vorgang verwenden kann.
- Smart Tags: in Wenn in keiner Fläche — siehe Smart Tags.
- Nur wenn leer: Haken Sie es vor einer Ausführung für diesen Vorgang in der Liste des Executors an, dann schreibt er nur dort, wo das Ziel noch leer ist.
- Filter, Aktive Ansicht, Auswahl: wie bei jedem Vorgang — siehe den Filter und Gesamtmodell, Aktive Ansicht, Auswahl.
