Die Vorgangskarte

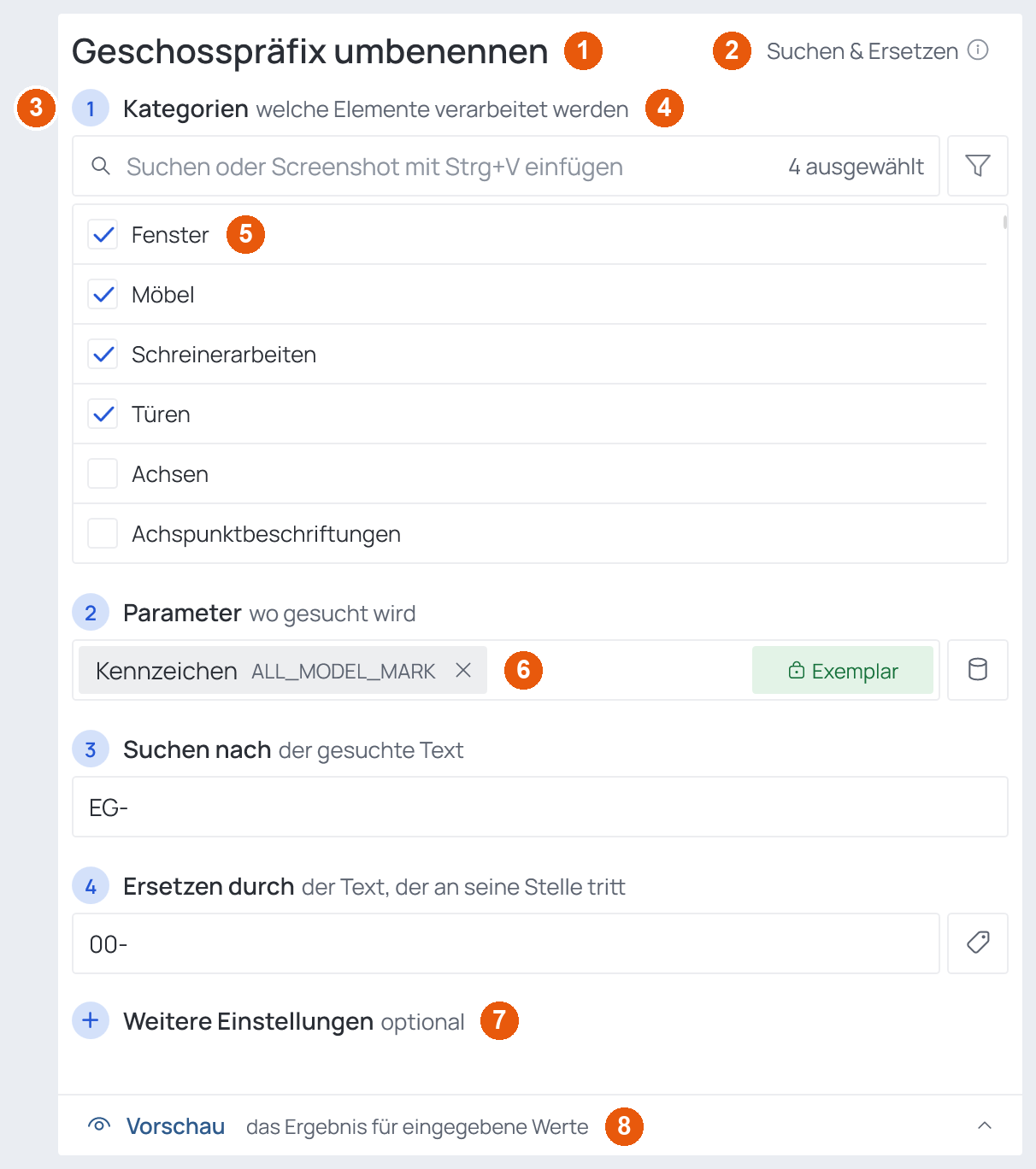

Jeder Vorgang, was auch immer er tut, wird auf derselben Karte rechts im Fenster des Configurators ausgefüllt. Wer eine Karte kennt, kennt alle.
- ① Name – Ihr eigener Name für den Vorgang, angezeigt in der Liste links. Doppelklicken Sie darauf, um ihn umzubenennen.
- ② Typ und ⓘ – welcher der 19 Vorgänge dies ist; ⓘ öffnet seine vollständige Beschreibung.
- ③ Nummerierte Schritte – was der Vorgang braucht, in der Reihenfolge, in der er es verwendet. Schritt 1 ist immer Kategorien; der letzte ist meist der Parameter, der geschrieben wird.
- ④ Schrittbeschreibung – die grauen Wörter nach dem Titel eines Schritts sagen, was dort hineingehört: welche Elemente verarbeitet werden, der Zielparameter, der gesuchte Text.
- ⑤ Kategorien – die Revit-Kategorien, deren Elemente der Vorgang bearbeitet; haken Sie mindestens eine an, sonst hat der Vorgang nichts zu bearbeiten und kann nicht gespeichert werden. Die Suche kürzt die lange Liste, Strg+V mit einem Screenshot einer Kategorienliste hakt jede Kategorie darauf an, N ausgewählt zählt die Häkchen, und der Trichter neben der Suche fügt einen Filter hinzu, der die Elemente weiter eingrenzt – siehe Kategorien.
- ⑥ Parameterfeld – der Name eines Parameters, eingegeben oder ausgewählt, mit seinem Etikett Exemplar / Typ und den Schaltflächen, die beim Ausfüllen helfen – siehe Elemente der Oberfläche.
- ⑦ Weitere Einstellungen – die selten benötigten Optionen, eingeklappt, bis Sie darauf klicken. Jede Vorgangsseite beschreibt ihre eigenen unter Weitere Einstellungen.
- ⑧ Vorschau oder Beispiel – geben Sie Beispielwerte ein und sehen Sie, was der Vorgang schreiben würde, noch vor Revit – siehe Vorschau und Beispiel. Nicht jeder Vorgang hat eine.
Die drei Fragen
Jede Karte beantwortet dieselben drei Fragen:
| Frage | Wo |
|---|---|
| Welche Elemente? | Schritt 1 Kategorien, eingegrenzt durch einen optionalen Filter |
| Welcher Wert? | Die eigenen Schritte des Vorgangs: ein fester Wert, ein Quellparameter, eine Tabelle, der Raum … |
| In welchen Parameter? | Der Schritt, der meist Schreiben in heißt – oder Parameter, wenn der Vorgang den vorhandenen Wert ändert, wie Suchen & Ersetzen oder Text formatieren |
Wenn etwas fehlt
Der Configurator prüft jeden Vorgang beim Speichern. Einer, der noch nicht ausgeführt werden kann – keine Kategorie angehakt, kein Zielparameter –, verhindert das Speichern, erhält in der Liste eine gelbe Warnung, und die fehlenden Felder werden rot umrahmt, mit dem Grund darunter – siehe Etwas fehlt. Der Executor prüft dasselbe vor einer Ausführung noch einmal, gegen das Modell selbst – siehe Die Konfigurationsprüfung.
