In Bearbeitungsbereich verschieben
Verschiebt Elemente in den Bearbeitungsbereich, dessen Name einer Regel entspricht. Ein Modell
aufräumen, in dem alles auf Workset1 gelandet ist, alle Türen auf A-Doors legen, alle Raster und
Ebenen auf Shared Levels and Grids.
Schritte
- Kategorien — die Revit-Kategorien, deren Elemente der Vorgang bearbeitet. Haken Sie mindestens eine an; ohne Kategorie hat der Vorgang nichts zu bearbeiten und lässt sich nicht speichern. Die Suche grenzt die Liste ein, Strg+V mit einem Screenshot einer Kategorienliste hakt jede Kategorie darauf an, und ein neuer Vorgang kann mit den Kategorien eines anderen beginnen (Kategorien kopieren von in Neuer Vorgang). Fügen Sie einen Filter hinzu, wenn nur ein Teil der Elemente teilnehmen soll — siehe Kategorien. Hier anhaken: Modellelemente, die auf einem Benutzer-Bearbeitungsbereich liegen können; der Vorgang braucht ein Modell mit Bearbeitungsbereichen.
- Verschieben nach — der Ziel-Bearbeitungsbereich: ein Übereinstimmungsmodus — Name ist gleich, Name beginnt mit, Name enthält oder Name endet mit — und der Text.
Der Name wird ohne Rücksicht auf Groß- und Kleinschreibung verglichen, und die Regel muss auf genau einen Benutzer-Bearbeitungsbereich passen:
| Übereinstimmungsmodus | Text | Findet |
|---|---|---|
| Name ist gleich | I-Innenausbau |
nur I-Innenausbau |
| Name beginnt mit | I- |
I-Innenausbau — solange kein anderer Bearbeitungsbereich mit I- beginnt |
| Name enthält | Innenausbau |
I-Innenausbau, Innenausbau Möblierung … — mehr als ein Treffer stoppt die Regel |
| Name endet mit | -Innenausbau |
I-Innenausbau |
Die anderen Modi ersparen das Tippen eines langen Namens oder überstehen ein umbenanntes Präfix, doch je allgemeiner der Text, desto eher passt er auf zwei Bearbeitungsbereiche.

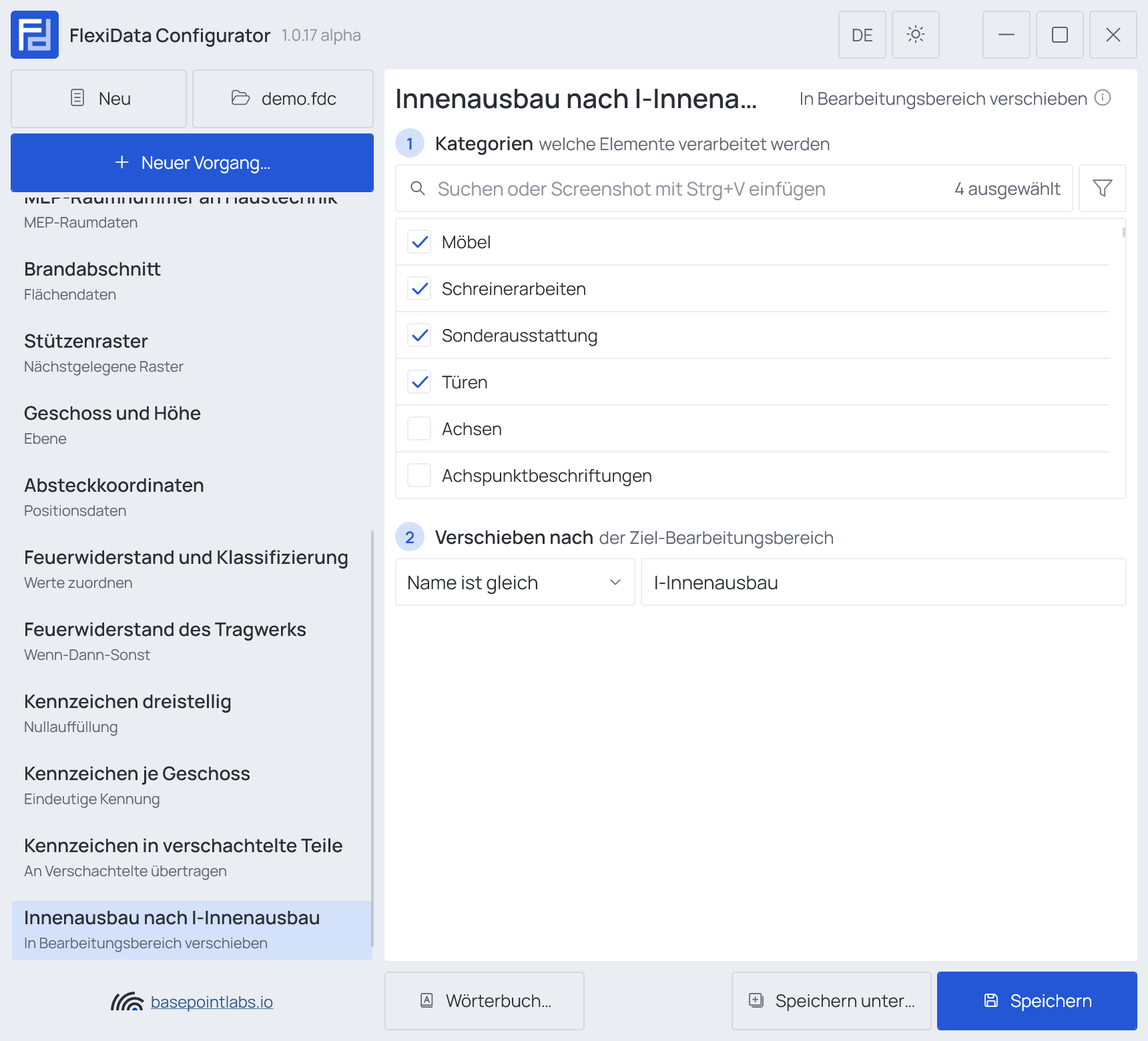

Beispiel
| Einstellung | Wert |
|---|---|
| Kategorien | Türen, Schreinerarbeiten, Möbel, Sonderausstattung |
| Verschieben nach | Name ist gleich I-Innenausbau |
| Element | Bearbeitungsbereich vorher | Bearbeitungsbereich danach |
|---|---|---|
| Tür 501230 | Workset1 |
I-Innenausbau |
| Schreibtisch 412003 | I-Innenausbau |
I-Innenausbau |
Der Vorgang schreibt nichts außer dem Bearbeitungsbereich — kein Parameter ändert sich.
Achtung
Das Modell muss Bearbeitungsbereiche haben, und der Bearbeitungsbereich muss bereits existieren. Eine Regel, die auf keinen oder auf mehr als einen Bearbeitungsbereich passt, wird vor der Ausführung gemeldet, und nichts wird verschoben.
Achtung
Elemente in einer Modellgruppe und verschachtelte Komponenten, die ihrem übergeordneten Element folgen, bleiben, wo sie sind.
Verwendbar mit
- Smart Tags: werden von diesem Vorgang nicht verwendet.
- Filter, Aktive Ansicht, Auswahl: wie bei jedem Vorgang — siehe den Filter und Gesamtmodell, Aktive Ansicht, Auswahl.
Verwendet in: Verirrte Elemente in die richtigen Bearbeitungsbereiche.
